Tři kroky od souboru ke světelné show
Nepotřebujete připojená světla ani konzoli — stačí počítač s Windows. Ovládací prvky aplikace jsou anglicky; návod používá jejich skutečné názvy.
Otevřete scénu
Přetáhněte do okna soubor .mvr z konzole, z CADu nebo z generátoru MVR v GDTF Stage Studiu. Nemáte žádný? Aplikace se otevře s přibalenou ukázkovou scénou SampleMidStage.
Rozsviťte světla
Buď pošlete živá DMX data z konzole či softwaru po síti (Art-Net, sACN), nebo v panelu Local control nastavte dimmer, barvu a pohyb hlavy myší — úplně bez konzole.
Upravte a uložte
Posuňte či natočte svítidla v Patch → Placement, přidejte další MVR (třeba stativy se světly) a uložte výsledek jako nový soubor MVR pro konzoli nebo jiný vizualizér.
Podrobně krok za krokem: návod k 3D Stage Visualizeru.

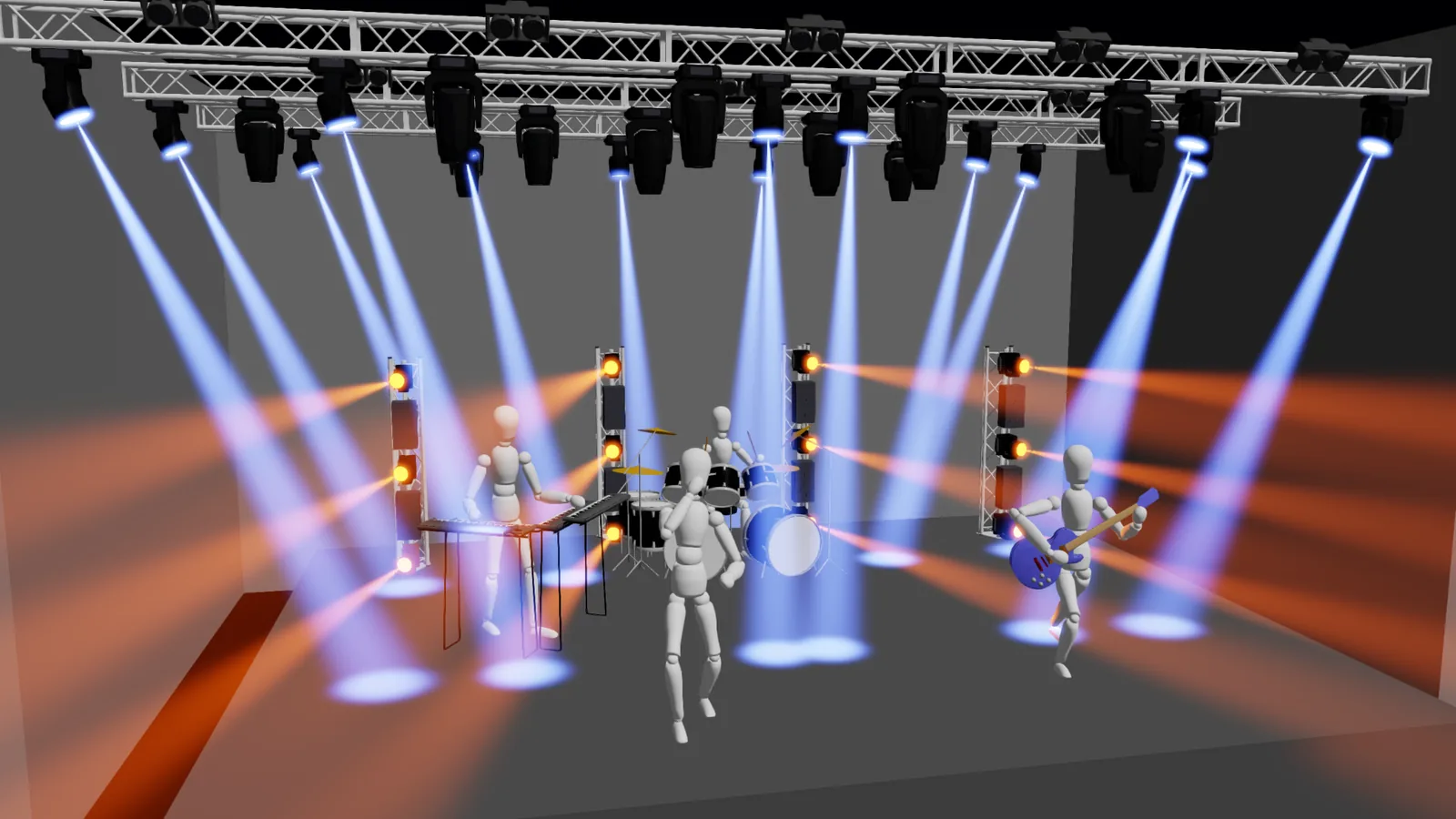

Render, kterému uvěříte
Všechny snímky pocházejí přímo z aplikace — skutečné scény ve formátu MVR, svítidla s profily GDTF. Vzhled závisí na scéně, profilech a nastavení renderu.
Co všechno umí
Otevření scény MVR
Formát MVR exportuje většina konzolí a plánovacích programů. Přetáhněte soubor do okna — načtou se svítidla, DMX adresy, trussy, pódia i dekorace. Další MVR přidáte ke stávající scéně (Add to scene).
GDTF svítidla s 3D modely
Skutečné profily svítidel: 3D těla, DMX módy, kola goba i barev. Přetažením .gdtf do okna se svítidlo rovnou přidá, napatchuje a kamera na něj zaměří.
Živé DMX po síti
Art-Net i sACN z libovolné konzole nebo softwaru — bez kabelů navíc, bez hardwaru. DMX Monitor ukáže, co přichází: universa, adresy, hodnoty i zdroj.
Místní ovládání bez konzole
V panelu Local control rozsvítíte vybrané svítidlo, nastavíte barvu nebo pohnete hlavou myší. Ideální na vyzkoušení profilu — do skutečných světel se nic neposílá.

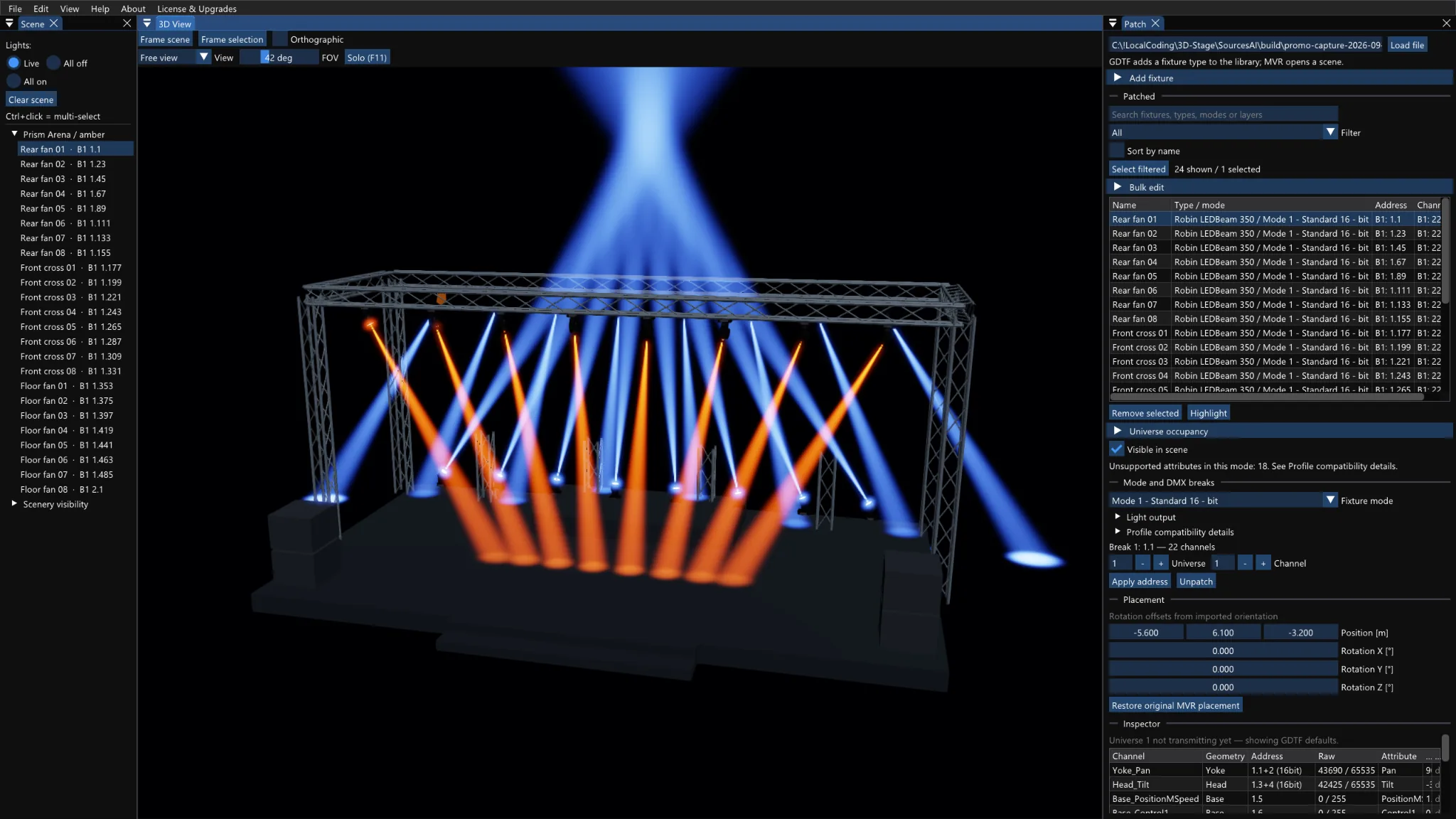

Posun a natočení svítidel
Patch → Placement: pozice XYZ v metrech a montážní rotace ve stupních, Undo/Redo a návrat k původnímu umístění. Model i paprsek se pohnou společně.
Spojení více MVR do jednoho
Sestavte scénu z několika MVR souborů — k hlavnímu pódiu přidejte stativy se světly nebo další rig — a exportujte ji jako jeden MVR (File → Export Combined MVR…). Jak to funguje
Beamy, goba a barvy
Volumetrické paprsky v haze, gobo projekce s rotací, zoom, iris, frost, strobo, CMY/RGBW míchání, barevná kola, pixelová svítidla i dopady světla na podlaze a scéně.
Laserové efekty
Obrazce vektorizované přímo z GDTF (i z fotografie patternu) — kružnice jako dutý kužel, linka jako plošný vějíř; výběr, rotaci, posun a velikost řídí DMX.
Poběží i na notebooku

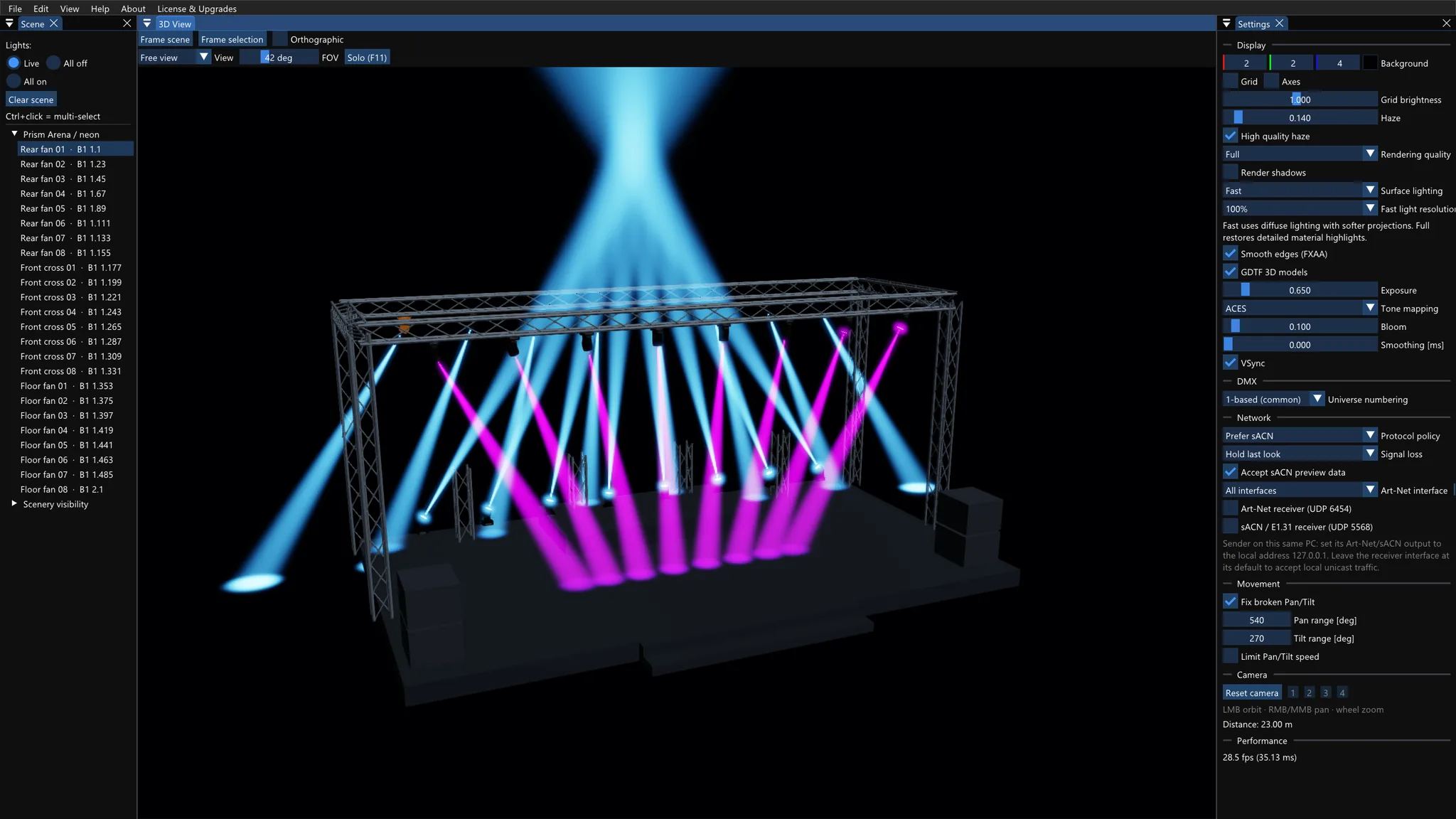

Nativní aplikace pro Windows. Kvalita renderu Full / Balanced / Economy a rychlé osvětlení povrchů — stovky svítidel v reálném čase i na integrované grafice.
Spojte více MVR scén do jednoho souboru
Máte pódium v jednom souboru a stativy se světly v druhém? V 3D Stage Visualizeru je otevřete vedle sebe, doladíte umístění svítidel a uložíte vše jako jeden MVR — pro konzoli, jiný vizualizér nebo archiv.
- Add to scene — otevřít vedle sebe
- Patch → Placement — doladit umístění
- kontrola překryvů DMX adres
- Hlavní MVR určíte sami — z něj se převezme hlavička a metadata scény; ostatní soubory dodají své vrstvy, konstrukce, svítidla, profily GDTF a modely.
- DMX adresy zůstanou přesně podle patche — případné překryvy aplikace oznámí, patch máte pod kontrolou.
- Výstup obsahuje importované scény s aktuálním umístěním a adresami svítidel. Celý projekt StageViz — včetně samostatně přidaných GDTF a nastavení — uložíte přes Save Show.
Postup krok za krokem: návod — Spojení více MVR.
Zdarma v Microsoft Store
3D Stage Visualizer: Live DMX & MVR je samostatná aplikace pro Windows 10/11. Free verze má zobrazení, editaci a ukládání bez omezení: otevřete libovolné MVR, upravíte umístění světel, spojíte více scén a uložíte nový MVR nebo přenosnou show .stageviz. Omezený je jen živý DMX příjem po síti — ten rozšíří trvalé licence koupené přímo v aplikaci.
Aktuální verze 1.4.6 · Windows 10/11, 64 bit · výrobce SOH Sound & Lights s.r.o. Desktopová edice s plnou licencí je součástí programu DMX Music Visualization AI.
| Free | živý příjem 1 universum, adresy 1–128 · zobrazení, editace a ukládání bez omezení |
|---|---|
| 512 Channels | živý příjem 1 universum, adresy 1–512 |
| 6 Universes | až 6 univers po 512 kanálech |
| Max Universes | maximum podporovaných univers po 512 kanálech (platí rozsahy protokolů Art-Net/sACN a výkon počítače) |
Platí nejvyšší vlastněná licence, kapacity se nesčítají; vyšší úroveň lze koupit rovnou bez nižších. Nákupy spravujete a obnovíte v aplikaci v License & Upgrades; aktuální cenu ukáže Microsoft Store před nákupem. Místní ovládání slouží k náhledu v aplikaci a neposílá DMX do skutečných světel.
Od výběru světel k show řízené hudbou
3D Stage Visualizer je také součástí programu DMX Music Visualization AI — softwaru, který pomocí AI vytvoří kompletní světelnou show řízenou vaší hudbou. Vizualizér vám ji ukáže dřív, než rozsvítíte jediné skutečné světlo.
Vyberte světla
V knihovně GDTF Stage Studio (přes 9 500 profilů svítidel) sestavte svůj rig, zvolte jedno z 23 rozmístění na trussech a exportujte MVR 3D — s vloženými GDTF, kompletním DMX patchem i konstrukcemi.
Nechte AI vytvořit show
Soubor přetáhněte do DMX Music Visualization a potvrďte — AI vygeneruje scény, chasery i tlačítka rychlých funkcí a světla řídí hudba.
Sledujte ji ve 3D
DMX Music Visualization otevře 3D Stage Visualizer sám — předá mu scénu a posílá živá data. Vizualizér funguje i samostatně s libovolnou konzolí přes Art-Net/sACN.
Postaveno na otevřených formátech
Otázky, které dostáváme nejčastěji
Potřebuji připojená světla nebo konzoli?
Ne. Scénu z MVR zobrazíte a svítidla rozsvítíte místním ovládáním (Local control) bez jakéhokoli hardwaru. Živou show uvidíte, jakmile do sítě pošlete Art-Net nebo sACN z konzole či světelného softwaru — klidně z téhož počítače.
Co je MVR a co je GDTF?
MVR (My Virtual Rig) je soubor s celou scénou: svítidla, jejich DMX adresy a pozice, trussy, pódia a dekorace — „výkres" rigu, který exportuje konzole, CAD nebo GDTF Stage Studio. GDTF (General Device Type Format) popisuje jeden typ svítidla: DMX módy, 3D model, kola goba a barev. Oba formáty jsou otevřené standardy.
Jak uvidím show řízenou hudbou?
Show řízenou hudbou vytvoří DMX Music Visualization AI, které StageViz samo otevře, předá mu scénu a posílá živá data — show je hned vidět ve 3D. Stejně tak StageViz zobrazí živé DMX (Art-Net, sACN) z libovolné konzole nebo světelného softwaru.
Co všechno ve scéně upraví?
Upraví umístění a natočení svítidel, patch včetně všech DMX breaků (i hromadně), režimy svítidel i viditelnost svítidel a objektů scény a přidá další svítidla z GDTF — vše s Undo/Redo. Více MVR souborů spojí do jednoho a výsledek uloží jako nový MVR nebo přenosnou show .stageviz. Trussy, pódia a dekorace převezme z MVR — z GDTF Stage Studia, CAD nebo konzole.
Co všechno umí Free verze?
Zobrazení, editaci i ukládání scén bez omezení. Omezený je jen živý DMX příjem po síti: 1 universum, adresy 1–128. Větší rozsah (512 kanálů, 6 univers, maximum) rozšíří trvalé licence koupené v aplikaci v License & Upgrades.
Poběží i na běžném notebooku
| Systém | Windows 10 / 11, 64 bit |
|---|---|
| Grafika | Ovladač s podporou OpenGL 4.3 core (Intel HD od generace Haswell, libovolná novější NVIDIA/AMD). Bez něj běží pomalejší softwarový vykreslovací režim — Store verze ho má přibalený, desktopová ho nabídne ke stažení. |
| Síť | Příjem Art-Net (UDP 6454) a sACN (UDP 5568); funguje i s konzolí/softwarem na tomtéž počítači. Místní náhled scény žádné připojení nepotřebuje. |
| Verze | 1.4.6 (Microsoft Store), výrobce SOH Sound & Lights s.r.o. |
| Distribuce | Zdarma z Microsoft Store jako 3D Stage Visualizer: Live DMX & MVR, nebo jako součást programu DMX Music Visualization AI, se kterým se nainstaluje společně. |
| Licence | Free verze ze Store: zobrazení, editace a ukládání bez omezení, živý DMX příjem 1 universum na adresách 1–128 (rozšíření nákupem v aplikaci, viz Ke stažení). Plná neomezená verze je součástí aplikace DMX Music Visualization. |
| Podpora | Návod na této stránce (Návod), dotazy na eshop@soh.cz. |
Chcete vidět svou show dřív, než ji postavíte?
Stáhněte si 3D Stage Visualizer zdarma z Microsoft Store — nebo rovnou s DMX Music Visualization AI, jehož je součástí.
